Arco kazánbekötő szett egyenes KM

Vagy rendelje meg telefonon
30/639-1160
Szállítási költség: 2500 Ft
Választható fizetési módok:
átvételkor készpénzben, előreutalás
2 év garancia

Az ár és szállítási idő felől érdeklődjön az ügyfélszolgálatunknál!
Telefon: 30/639-1160

Gyártó: Jelenleg nem rendelhető termékek

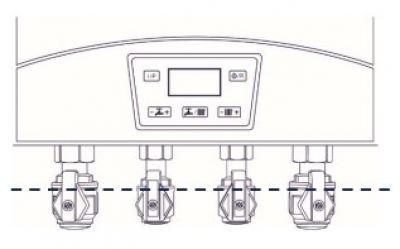

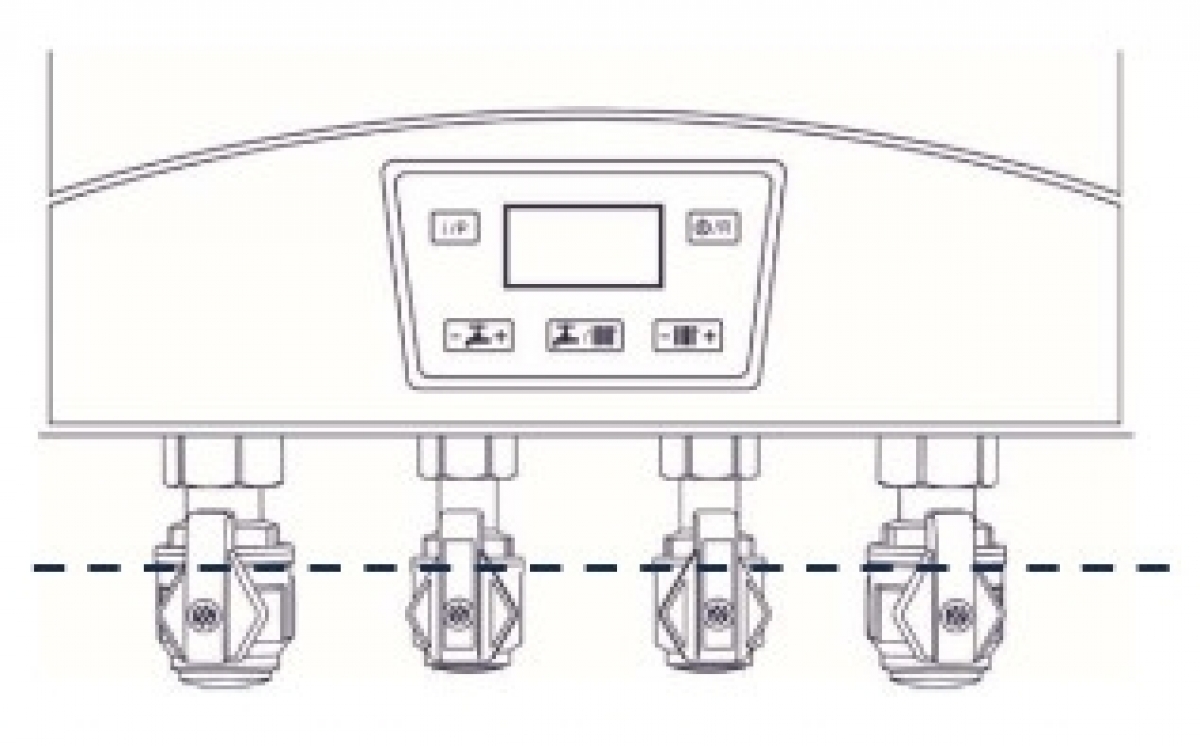

Arco kazánbekötő szett egyenes KM, fali fűtőkazánok, HMV ill. kombinált változataik telepítéséhez, ivóvízhálózatokhoz, fűtési és használati melegvíz hálózatokhoz, 50% glykol oldatig használhatók.

Arco kazánbekötő szett egyenes KM gyors áttekintés

Arco kazánbekötő szett egyenes KM, kézi működtetésű, európai sárgaréz testű golyóscsap. Kompakt fogantyú, hollandis csatlakozás a könnyű szerelhetőség érdekében, nehezen hozzáférhető helyeken is jól alkalmazható.

Arco kazánbekötő szett egyenes KM -KazánStore leírás

A szerelvény zárt pozícióban reteszelhető. Blokkoláshoz zárja el a golyóscsapot, szerelje le a fogantyút a tetején lévő csavar kicsavarása után.

Fordítsa el a fogantyút negyed fordulattal, majd ebben az állapotában csavarozza vissza.

Kompakt és megerősített fogantyú. Kialakítása lehetővé teszi a kézzel vagy villáskulccsal ill. csavarkulccsal való elfordítást.

A kulcs nem ütközik bele a másik fogantyúba.

Mindegyik szerelvény hollandis oldalába bele van marva egy nút, mely alkalmas a beépített visszacsapószelep fogadására.

Jellemzők

A megerősített fogantyú kézzel vagy 27mm-es villáskulccsal elfordítható, reteszelhető
Minden szerelvényhez tartozik 2 darab kék és 2 darab piros színjelző gomb a meleg és hidegvíz vezeték megkülönböztetésére
Szűrő nélküli, egyeneskivitel, külső menetes csatlakozás, 2 db ½” és 2 db ¾” méretű golyós csap egy csomagban
ítettséget
Nikkelmentes tömítőfelületek

Szerelési és karbantartási útmutattó

A golyóscsapot olyan megfelelő szerszámmal – villáskulccsal, csavarkulccsal - kell beszerelni, amely szorosan illeszkedik a szerelvény menetes csatlakozóinál lévő hatszögletű felülethez, és ügyelni kell az alkalmazott nyomatékra, hogy a golyóscsap ne deformálódjon el és a tömítése ne károsodjon.

Ne fogja be szerszámmal a szerelvény testének közepét, mert meghúzáskor károsodhatnak a belső alkatrészek.

Ne végezzen módosítást a golyóscsap semelyik részén se, mert az szivárgást okozhat.

A golyóscsapokat teljesen nyitott vagy teljesen zárt állásban való működésre tervezték.

Részben nyitott / részben zárt pozícióban történő működés csökkenti a szerelvény élettartamát, károsítja is azt.

Javasolt karbantartás: 3 havonta egyszer nyissa ki és zárja el teljesen a golyóscsapokat, hogy elkerülhető legyen a beragadásuk.

Kemény és nagyon kemény víz esetén havonta ajánlott elvégezni a karbantartást.

	Alkatrész	Anyag	Felület
4	Fogantyú	Zamak	Fekete
5	Színjelző gomb	ABS	Piros / kék
6	Csavar	AISI304	-
7	Tömszelence csavar	CW617N	Nikkelezett
8	Golyómozgató tengely	CW617N	Nikkelezett
9	Tömszelence	Teflon	-
10	Golyó	CW617N	Krómozott
11	Bevezető	CW617N	Nikkelezett
12	Tömítések	Teflon	-
13	Test	CW617N	Nikkelezett
14	Gyűrű	AISI304	-
15	Lapos tömítés	Kompozit	-
16	Hollandi	CW617N	Nikkelezett

Arco kazánbekötő szett egyenes KM -KazánStore adatlap

Arco kazánbekötő egyenes KM 1/2 coll
A	mm	78
B	mm	51
C	mm	43
Súly	kg	0,27
PN	bar	30
Hőm.	°C	0 - 120

Arco kazánbekötő egyenes KM 3/4 coll
A	mm	80
B	mm	50
C	mm	46
Súly	kg	0,37
PN	bar	30
Hőm.	°C	0 - 120

	Alkatrész	Anyag	Felület
4	Fogantyú	Zamak	Fekete
5	Színjelző gomb	ABS	Piros / kék
6	Csavar	AISI304	-
7	Tömszelence csavar	CW617N	Nikkelezett
8	Golyómozgató tengely	CW617N	Nikkelezett
9	Tömszelence	Teflon	-
10	Golyó	CW617N	Krómozott
11	Bevezető	CW617N	Nikkelezett
12	Tömítések	Teflon	-
13	Test	CW617N	Nikkelezett
14	Gyűrű	AISI304	-
15	Lapos tömítés	Kompozit	-
16	Hollandi	CW617N	Nikkelezett
